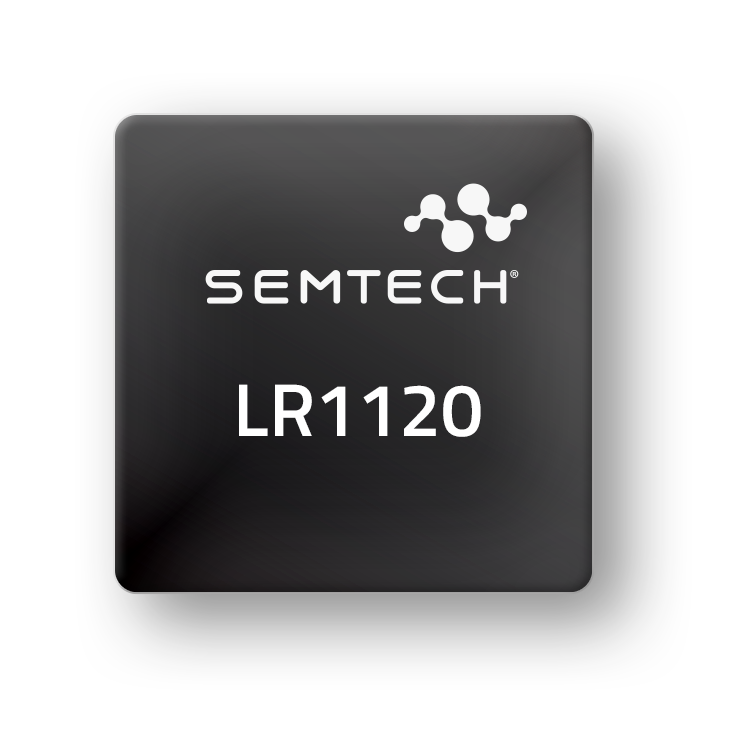

LR1120

LR1120 是一款专为全球地理定位应用打造的超低功耗器件。它提供多频段 LoRa® 和长距离跳频扩频 (LR-FHSS) 通信，支持 sub-GHz 和 2.4GHz 工业、科学和医疗 (ISM) 频段以及授权用于卫星通信的 S 频段。它集成了云原生多星座的全球导航卫星系统 (GNSS) 扫描仪和无源 Wi-Fi MAC 地址扫描仪，两者均通过 Semtech 的 LoRa Cloud™ 提供服务。

LR1120 符合 LoRa Alliance® 发布的 LoRaWAN® 标准规范的物理层要求，同时保持可配置性，以满足不同应用和专有协议的需求。

功能

低功耗高灵敏度 LoRa/(G)FSK 半双工射频收发器

支持 150 - 960MHz (Sub-GHz) 和 2.4GHz 的全球 ISM 频段以及 1.9-2.1GHz（S 频段）
低噪声系 RX 前端，实现更高的 LoRa/(G)FSK 灵敏度
Sub-GHz 频带中的高功耗 PA 路径 +22dBm
2.4GHz 频段中高达 +11.5dBm 的 PA 路径
LR-FHSS 调制器
集成 PA 稳压器电源选择器，使用一个板简化双电源 +15/+22 dBm (Sub-GHz)
支持世界范围内的多区域 BOM，电路可自适应匹配网络，以满足监管限制
与 SX1261/2/8 器件完全兼容，并符合 LoRa Alliance 定义的 LoRaWAN 标准

用于地理定位的多用途无线电前端

GNSS（GPS/北斗）低功耗扫描
802.11b/g/n Wi-Fi 超低功耗无源扫描

加密引擎

支持基于 AES-128 加密/解密的算法
处理设备参数，如 LoRa Alliance 定义的 DevEUI 和 JoinEUI
保护机密信息，如加密密钥，防止未经授权的访问
按照 LoRaWAN 标准规定的方式存储 NwkKey、AppKey

多区域资产定位、追回和可追溯性
多区域库存管理
多区域防止资产丢失和被盗
洲际物流

应用

封装

QFN32 5x5 mm

订购代码

LR1120IMLRT

Datasheets & Documentation

全部展开全部折叠

数据表

LR1120 数据表

应用说明

设计指南

参考设计

软件版本（固件）

硬件用户手册

LR1120 用户手册

产品

编号		名称
开发套件
LR1120DVK1TBKS		开发套件，LR1120，LoRa® 868MHz ISM 频段（适用于欧洲）和 2.4GHz ISM 频段
LR1120DVK1TCKS		Development Kit, LR1120, LoRa® 915MHz ISM Band for North America and 2.4GHz ISM Band
LR1120DVK1TGKS		Development Kit, LR1120, LoRa® 490MHz ISM Band for China/Asia, and 2.4GHz ISM Band
LR1120MB1IPDT1DKS		开发套件，LR1120 带 IPD，LoRa® 868 和 915MHz ISM 频段，适用于欧洲和北美
