Traditional multiviewer processors require an expensive, specialized central video processor with very high bandwidth to receive and scale multiple feeds. Semtech’s award-winning BlueRiver® technology allows distributed processing to be spread out across multiple endpoints, so no one device needs to have the full capabilities of costly video processors. The scalability makes it easy to build a custom multiviewer with exactly the right number of inputs and outputs. In the example below, the SDVoE™ Receiver is subscribing to four different video sources supplied by the four SDVoE transmitters for output on HDMI to a single display. The AVP2000 in the Receiver uses the integrated AV processing video compositing function to create a custom multiview layout. The AVP2000 can subscribe to up to 32 video sources, or to the maximum number of video streams that can be carried by a single 10G Ethernet link, for displaying in typical multiview layouts, shown below.

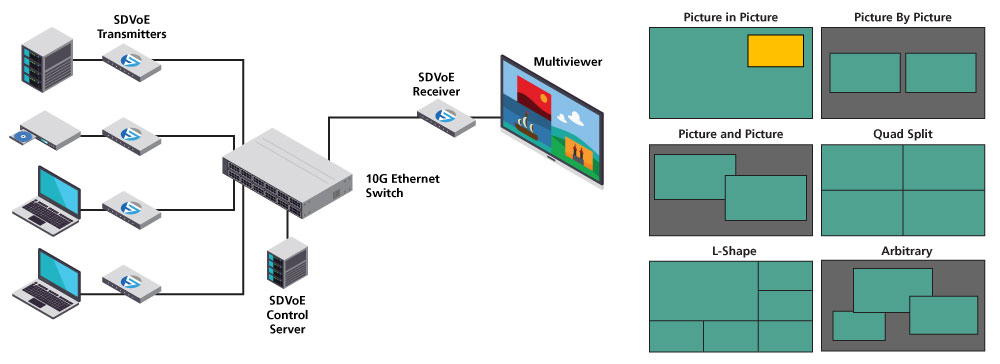

图 1. AVP2000 可以订阅多达 32 个视频源,以在典型的多画面布局中显示。

带 AVP2000 的盒子内部:强大的 AV-over-IP 多画面显示器解决方案

基于 AVP2000 的 SDVoE 发射器能够同时输出两个数据流:HDMI 输入的原始数据流,以及同一输入的缩放数据流。多画面显示器应用需要具有视听处理功能的基于 AVP2000 的发射器,以便通过预缩放和/或降低源的帧速率以适应目标多画面窗口来管理网络带宽。例如,SDVoE 发射器可以将 4K60 源作为帧速率划分的 4K30 流和 1080p60 缩放流发送,因为这两个流都适合 10G 网络带宽。接收器可以订阅 4K30 流以在 4K 电视上全屏显示,而另一个接收器配置为将 1080p60 缩放流显示为多视图中的画中画源。

MCUHD MI 端口 交换机 闪存 SPIXFI T MDS 10G以太网 I2 C DDR25MHz

图 2. 基于 AVP2000 的 SDVoE 发射器能够同时输出两个数据流:HDMI 输入的原始数据流,以及同一输入的缩放数据流。

对于多画面显示器应用,SDVoE 接收器中还需要 AVP2000。在典型的低成本设计中,视听处理引擎需要两个额外的 DDR 内存组件。这些器件使用 DDR 内存来实现一个非常强大的视频帧缓冲区,以便在输出到显示器之前组成所需的多画面布局。此处显示的 AVP2000 与用于 10G 光纤网络连接的 SFP+ 光模块搭配使用。AVP2000 也可以与 10GBaseT PHY 搭配并用于 10G 铜缆连接。

MCUHD MI 端口 交换机 闪存 SPIXFI T MDS 10GE 以太网 I2 C PLLDDR25MHz

图 3. AVP2000 与 SFP+ 光模块搭配,用于多画面显示器应用中 SDVoE 接收器内的 10G 光纤网络连接。
