GS2972
GS2972 是一款完整的 SDI 发射器,可生成符合 SMPTE 424M、SMPTE 292M、SMPTE 259M-C 或 DVB-ASI 标准的串行数字输出信号。
集成的 ClockCleaner™ 允许器件接受具有高输入抖动的并行时钟,并仍然提供符合 SMPTE 标准的串行数字输出。
The device can operate in four basic user selectable modes: SMPTE mode, DVB-ASI mode, Data-Through mode, or Standby mode.
在 SMPTE 模式下,GS2972 执行所有 SMPTE 处理功能。支持 SMPTE 425M A 级和 B 级格式,对于 1080p 50/60 4:2:2 10 位,可选择从 A 级转换到 B 级。
在 DVB-ASI 模式中,器件将在传输前执行 8b/10b 编码。
在 Data-Through 模式下,将禁用所有 SMPTE 和 DVB-ASI 处理。器件可用作简单的并联串联转换器。
器件也可在功耗较低的待机模式下运行。在这种模式下,输出端不会产生任何信号。
GS2972 包括一个完全符合 SMPTE 标准的电缆驱动器,适用于 SMPTE 259M-C、SMPTE 292M 和 SMPTE 424M 接口。它具有自动双压摆率选择功能,具体取决于 3G、HD 或 SD-SDI 操作要求。
根据 SMPTE 272M 和 SMPTE 299M,最多可以将八个通道(两个音频组)的串行数字音频嵌入到视频数据流中。器件支持的输入音频信号格式包括 AES/EBU、I2S 和串行音频。SD 模式下 48kHz 同步,HD、3Gb/s 模式下 48kHz 同步或异步时,支持 16、20 和 24 位音频格式。
功能
- 集成式音频加嵌器,适用于 8 通道 48 kHz 音频
- 集成式低噪音 VCO 和集成式 ClockCleaner™
- 集成式电缆驱动器
- 运行速率为 2.970 Gb/s、2.970/1.001 Gb/s、1.485 Gb/s、1.485/1.001 Gb/s 和 270 Mb/s
- 支持 SMPTE 425M(A 级和 B 级)、SMPTE 424M、SMPTE 292M、SMPTE 259M-C 和 DVB-ASI
- 辅助数据插入
- 可选从 SMPTE 425M A 级到 B 级的 1080p 50/60 4:2:2 10 位转换
- 并行数据总线可选 20 位或 10 位
- SMPTE video processing including TRS calculation and insertion, line number calculation and insertion, line based CRC calculation and insertion, illegal code re-mapping, SMPTE 352M payload identifier generation and insertion
- GSPI 主机接口
- 1.2V digital core power supply, 1.2V and 3.3V analog power supplies, and selectable 1.8V or 3.3V I/O power supply
- -20°C 至 +85°C 工作温度范围
- 低功耗运行(典型功耗为 400mW,包括电缆驱动器)

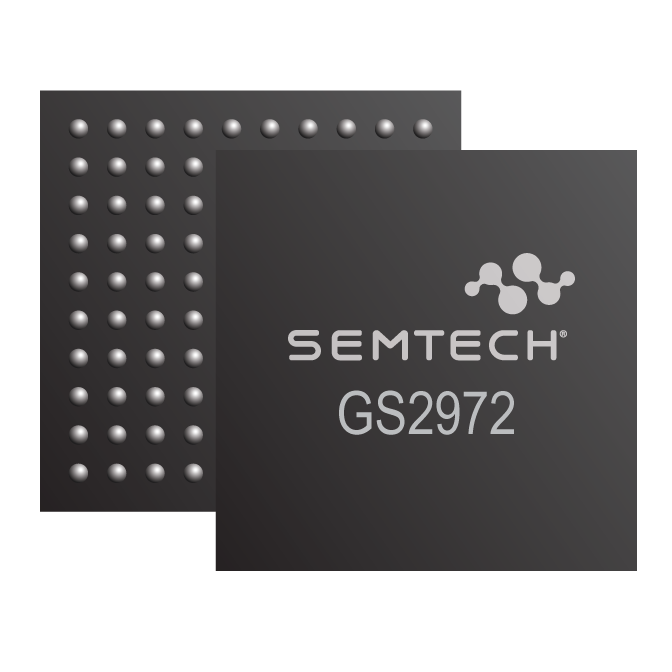

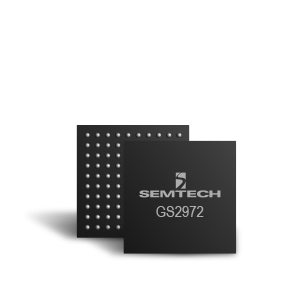

- 小型 11 mm x 11 mm 100 焊球 BGA 封装
- 无铅且符合 ROHS 标准
- 摄像机
- 摄像机控制单元
- 多画面显示器
- 生产切换器
- Master Control Switchers
- VTR
- 视频服务器
- 编码器/解码器
- 上/下/交叉变频器
- 音频嵌入器
- 格式检测器
- 测试和测量设备
应用
订购代码
- GS2972-IBTE3:无铅,符合 RoHS 标准,250 颗/卷
- GS2972-IBE3:无铅,符合 RoHS 标准,168 颗/盘
- GS2972-CBE3:无铅,符合 RoHS 标准,250 颗/卷
Pb(Lead)-Free/RoHS-Green Info
(-40°C 至 +85°C / 4000 循环)
(50°C,4000 小时)
