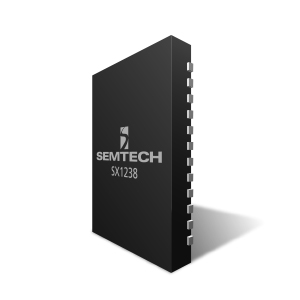

SX1238
SX1238 是一款完全集成的 ISM 频段收发器芯片，针对美国 915MHz 频段（FCC 第 15 部分）和欧洲 868MHz 频段中的使用进行了优化，外部元件极少。
功能
- +27 dBm：500 mW 射频输出功率
- +27 dBm 高效率 PA
- 可编程位，速率高达 300 kbps
- 灵敏度高：1.2 kbps 时 -124 dBm
- 863 至 870 MHz 和 902 至 928 MHz
- 80 dB 阻断抗扰性
- 电流低，保持寄存器时为 100 nA
- 高度集成的合成器，分辨率 61 Hz
- FSK、GFSK、MSK、GMSK 和 OOK 调制
- 内置位同步器，可执行时钟恢复操作
- 同步字识别
- 前导检测
- 115 dB 以上动态范围 RSSI
- 自动射频感应与超快速 AFC
- 带 CRC 的数据包引擎，高达 64 字节
- 内置温度传感器和低电量指示灯
- 自动读表
- 无线传感器网络
- 家庭和楼宇自动化
- 无线警报和安全系统
- 工业监控
应用
封装
- MLPQ
订购代码
- SX1238IMLTRT - 无铅、无卤素且符合 RoHS/WEEE 标准
Distributor/Catalog Supplier Inventory
View product availability from participating distributors below. Browse all distributers here.
| Part # | 国家/地区 | Qty | Buy | 经销商 |
|---|
Search Pb(Lead)-Free/RoHS-Green Search
基础产品编号 (1)
SX1238
产品描述
SX1238 - 902-960 MHZ HIGH OUTPUT POWER HIGH LINK BUDGET INTEGRATED UHF TRANSCEIVER
引脚数
40
封装类型
MLPQ
无铅 (2)
是
回流焊温度 °C (3)
260
引脚或焊球镀层
镍钯金
MSL 等级
3
JIG 101 A & B (12)
是
WEEE 2012/19/EU (19)
是
China RoHS 2 GB/T 26572-2011
是下载报告
符合 RoHS 的应用例外 (8)
否
1 到期日：2015 年 9 月 20 日
-
2(a) 到期日：2012 年 12 月 31 日
-
2(b)(3) 到期日：2011 年 12 月 31 日
-
3 到期日：2011 年 12 月 31 日
-
4 到期日：2011 年 12 月 31 日
-
5 到期日：待定
-
6(a)* 到期日：待定
-
6(b)* 到期日：待定
-
6(c)* 到期日：待定
-
7(a)* 到期日：待定
-
7(b)* 豁免：待定
-
7(c)-III 到期日：2013 年 1 月 1 日
-
8(b) 到期日：待定
-
9 到期日：待定
-
11(a) 到期日：2010 年 9 月 24 日
-
12 到期日：2010 年 9 月 24 日
-
13(a)* 到期日：待定
-
13(b) 到期日：待定
-
14 到期日：2011 年 1 月 1 日
-
15* 到期日：待定
-
器件质量（毫克）
参照 IPC 1752-2
锡须测试 (10)
热循环锡须测试
（-40°C 至 +85°C / 4000 循环）
（-40°C 至 +85°C / 4000 循环）
不适用
环境温度存储，锡须测试
（50°C，4000 小时）
（50°C，4000 小时）
不适用
60°C/90% 相对湿度 4000 小时，锡须测试
不适用
汽车
AEC Q100 认证 (14)
不适用
级别 (11)
不适用
AEC Q101 (22)
不适用
PPAP 就绪 (15)
不适用
IMDS 已发布 (16)
不适用
声明和报告
IPC-1752-2
