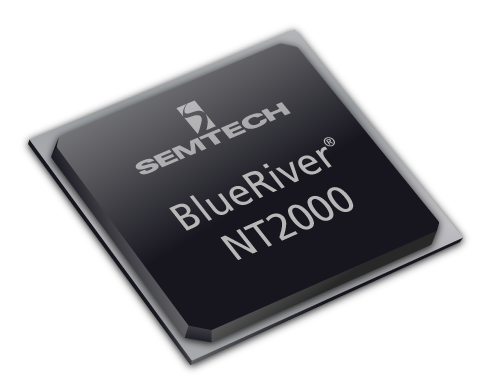

Semtech NT2000
BlueRiver® NT2000
Semtech's award-winning BlueRiver platform is designed from the ground up to efficiently and cost-effectively address all of the requirements of the professional AV market. The full-featured BlueRiver NT2000 includes BlueRiver AV Processor for in-line pixel processing.
概览
Features
- 扩展、IP 切换和处理
- 涵盖所有 HDMI 2.0 格式，包括
- 4K/60 8 位 4:4:4
- 4K/60 10-bit 4:2:2
- High dynamic range content (HDR10 & Dolby Vision)
- 多通道数字音频嵌入、解嵌和传输
- 10/100/1G 以太网（内部 GbE 交换器）
- 双向 RS-232、IR 和 USB 2.0
- RTP-based thumbnail source preview streams
- 涵盖所有 HDMI 2.0 格式，包括
- BlueRiver 视听处理器，用于处理内联视听信号
- 针对视频、图形和文本质量进行优化的广播质量缩放引擎
- 无论源信号分辨率如何，均可实现即时、利落的转换
- 多源视频合成，支持多视图、PIP 和 PAP 应用
- Video splitting, cropping and bezel correction to enable N×M video wall applications
- 多声道音频降混
- 色域转换
- 帧率转换
- Two-color bitmap overlay
- 通过标准以太网交换机实现每种信号类型（音频信号、视频信号、数据信号、控制信号）的独立分开路由
- 零延迟工作模式（0.1 毫秒）
- 传输距离在分类电缆上延长至 100 米（通过 10GBaseT PHY），在光纤上延长至 30 公里（通过 SFP+ 模块）
- NBaseT support on networks operating at 2.5G or 5G using the Aquantia AQLX107 device
- 系统级 HDCP 2.2/HDCP 1.2 数字内容保护支持（通过外部收发器）
- 支持所有 3D 视频格式，包括帧封装、上下格式、场/行交替、并排格式和 2D + 深度
应用
- 具有无限灵活 I/O 配置的矩阵开关：告别浪费的空闲卡槽
- Multiviewers, scalers and video-walls: BlueRiver AV Processor delivers all this functionality at every endpoint eliminating the need for complex and costly external hardware.
- 与 PC、Blu-ray、DVD 和媒体播放器、机顶盒、AV 接收器和游戏机兼容
Order Codes
AVBRNT+FITRX01-SD Semtech AptoVision BlueRiver NT2000，用于光纤和 Cat-x 支持。 不包含 FPGA。
AVBRNT+CUTRX01-SD Semtech AptoVision BlueRiver NT2000，用于 Cat-x 支持。 不包含 FPGA。
Diagrams and Specs
Key Specifications
视频接口
- HDMI 2.0/HDMI 1.4/DVI 2.0
- 像素时钟高达 594 MHz
视频分辨率
All SD, HD, and other resolutions up to
- 4 K/60 Hz/RGB 及 4:4:4 8 bit
- 4K/60 Hz/4:2:2 10 bit (HDR)
- 4K / 60 Hz / 4:2:0 10 bit (HDR)
音频接口
- All audio formats supported by HDMI 1.4 and HDMI 2.0, including: LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD
- I2S stereo input and output up to 48 kHz 24-bit
控制接口
- RS-232（高达 115.2 kbaud）
- 红外线
- USB 2.0（全设备支持，最高可达 480 Mbps），带有第三方芯片组
- 千兆位以太网
传输接口
- 10 Gigabit XFI, IEEE 802.3 (RJ45 and SFP+)
- 2.5G/5G/10GBaseT interface (AQLX107 only)
Transmission Distance
(Category cable)
- 超六类及更高类别最长可达 100 米，适用于 4K/60 Hz/4:4:4 视频
- Up to 55 meters on CAT6 or better for 4K / 30 Hz / 4:4:4 video
- Cat-X 支持需要第三方 10GBaseT PHY
数字内容保护
- HDCP 1.2 / HDCP 2.2 Compatible
AV 处理技术
- 广播质量升级和降级
- 色域和帧率转换
- 多源视频合成
- 超轻压缩，大多数内容实现无损
- 音频嵌入与去嵌入
- 音频降混与重采样
- 视频分割与边框校正
- Two-colour bitmap overlay
同步技术
BlueRiver ACR (Automatic Clock Recovery)
- 多显示器同步锁相至统一源
- 零帧延迟
多信号流技术
- 将多个本机信号编码处理为 IP 流
- 将 IP 流解码处理为多个本机信号
- 双向，10 Gbps
- Encoding RTP-based thumbnail source preview streams
加密
- AES-128
- User-defined Secure AV Device Key
