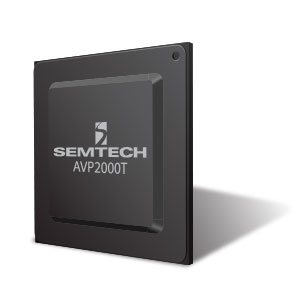

Semtech AVP2000T
Bringing the disruptive power of Ethernet to traditional AV signal distribution, the BlueRiver AVP ASIC chipset delivers a single programmable system on chip (SoC), which can be used to replace traditional AV/KVM extenders, matrix switchers, video wall controllers, and windowing processors, with a simple network of transmitters, receivers and off the shelf Ethernet switches.
BlueRiver AVP2000T 包括 BlueRiver AV 处理器，不但可用于同轴像素处理，而且还具备视频同时传输和接收功能。
- 图像质量未压缩的 4K60 4:4:4
- 多声道音频、千兆位以太网、RS-232、USB 以及 IR
- 零延迟扩展和切换
- 所有信号类型均可独立切换
- 支持光纤和分类电缆
- 以太网供电 (PoE) 兼容
- 缩放、合成和图像分割
- 支持双向视频
All BlueRiver AVP series chipsets are not only interoperable with each other, but also interoperable with the installed base of SDVoE products. Sharing a common SDVoE API which intelligently enables features based on endpoint capability, the AVP2000 or AVP2000T can extend the capability of the AVP1000. For example, an AVP1000 transmitter, which does not support scaling, may send its signal to an AVP2000 receiver, which can display the AVP1000 video signal with scaling, seamless switching or as a video wall.
无论是设备发现，还是运行时间控制，SDVoE API 都可提供接口来便捷地设置、控制和监控设备功能（如路由、缩放、视频墙处理、图像合成、降混等），从而简洁快速地开发和部署复杂性各异的产品。 借助 API，各制造商的 SDVoE 产品之间可实现互操作性。
With a dedicated 1GbE interface combined with an integrated 10G to 1G switch, each BlueRiver AVP enabled endpoint can provide a 1G data port, enabling true data networking within the AV network. This capability eliminates the need for redundant equipment and cabling for locations where the AV and data network overlap.
概览
Features
- 支持在标准以太网上切换和扩展音频、视频和控制信号
- 兼容各种格式，包括 4K60RGB/4:4:4、HDR、3G 和广播友好型 4K60 10 位 4:2:2
- HDMI 音频加嵌、解嵌和分离
- 所有信号类型均可零延迟独立切换
- 可编程广播质量定标器，可放大或缩小任何分辨率，在 VGA 和 4K 之间转换。
- 传输和接收路径上均可进行独立视频缩放
- 带有边框校正的同步视频墙处理
- 合成引擎可利用用户定义的多视图、平铺和画中画应用布局，将多源合并到单个显示器中
- 从多声道 PCM 音频到立体声的音频降混引擎
- 颜色空间转换及帧率转换
- 支持在分类电缆和光纤上使用万兆位以太网
- 适用于发射器 (Tx) 或接收器 (Rx) 产品的单个设备
应用
- AV/KVM 扩展
- AV/KVM 矩阵切换
- AV/KVM-over-IP
- 视频墙处理
- 窗口化和平铺
- 以上所有内容可同时在一个平台上实现
Packaging
- 576 焊球 BGA 25 mm x 25 mm（焊球间距：1.0 mm）
Order Codes
- AVP2000T-IBE3: Lead-Free, RoHS Compliant, Tray-40 Pieces
Diagrams and Specs
Key Specifications
Key Specifications
视频接口
- HDMI 2.0 支持各种分辨率，最高频率 594 MHz
- 4K60 RGB 及 4:4:4 8 位
- 4K60 4:2:2 10 位，适用于广播和医疗应用
- 4K60 4:2:0 10 位及 12 位 HDR
音频接口
- 集成式 HDMI 音频，带 2 通道 I2S 输入或输出以及 8 通道 I2S 输入或输出
- 支持所有 HDMI 2.0 格式，包括多声道 PCM、Dolby True-HD 以及 DTS-HD Master Audio
- HDMI 音频加嵌、解嵌和分离
- 每种音频类型可独立路由
- Seamless Dante™ audio integration using available I2S and RGMII interfaces
控制接口
- 四通道 RS-232、红外线 I/O、千兆位以太网、USB-HID 以及 GPIO
- USB 2.0（全设备支持，最高可达 480 Mbps），带有第三方芯片组
- 通过 API 可实现所有控制信号软件插入
传输性能
- End-to-end latency under 100 microseconds
- 视频未经压缩，除 4K60 8 位 4:4:4 和 10 位 4:2:2 外
- 超轻压缩，压缩率为 1.3 至 1，100% 无失真
传输接口
- 通过 XFI、IEEE 802.3 实现万兆位以太网，以及通过 IEEE 802.3bz 提供 2.5/5 千兆位接口
- 与 10GBaseT 或 NBaseT 铜导线 PHY 或 SFP+ 光纤模块兼容
- 以太网供电 (PoE) 支持兼容的 PHY 设备
传输距离
- 在分类电缆上通过 10GBaseT 或 NBaseT 可达 100 米
- 多模 OM3/OM4 光纤上可达 300/550 米
- 单模光纤上可达 30 km
BlueRiver 视听处理器
- Broadcast quality upscaling and downscaling (4K ↔ VGA)
- 颜色空间、色度抽样以及帧率转换
- 多视图合成，展开图多达 16x16
- 视频墙，具有同步输出和边框校正，显示器多达 64 台
- 画中画、双视窗
- 多声道 PCM 音频降混
通用
- Power: 2.6W Typical
- Package: 576-BGA (25mm x 25mm)

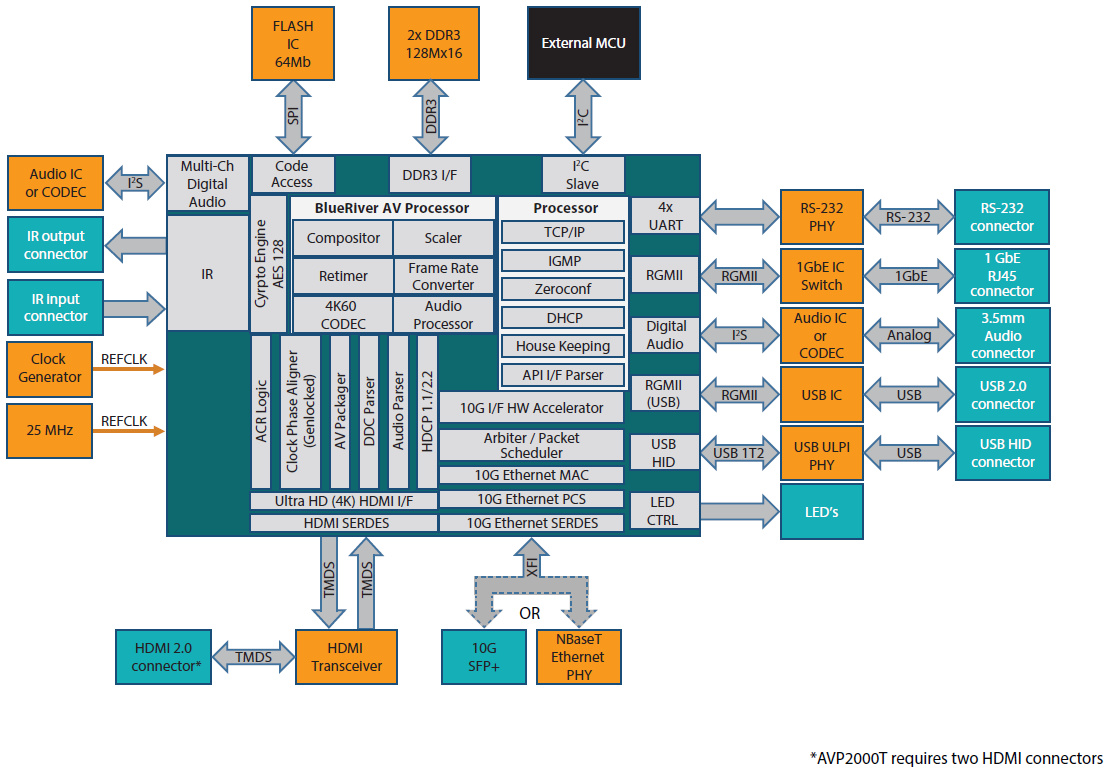

Block Diagram
Click diagram to enlarge
