RClamp4041ZA
RClamp® TVS 二极管可以保护灵敏电子器件免受 ESD 和 EOS 造成的损害或闩锁效应。这些器件具备电路板保护的理想特性,即响应时间快,工作电压和钳位电压低,且无器件退化。
功能
- 高速数据线路 ESD 防护符合以下标准:
- IEC 61000-4-2 (ESD):+/-30kV(接触和空气)
- IEC 61000-4-4 (EFT):4kV,80A
- IEC 61000-4-5(雷电):20A (tp = 8/20μs)
- Ultra-small package
- Protects one data line
- 低 ESD 钳位电压
- Working voltage: 4.0V
- 低电容:最大 0.65pF
- 小漏电流
- 低动态电阻:0.07 欧姆(典型值)
- USB 2.0
- MiPi/MDDI
- MHL
- 可穿戴设备
应用
封装

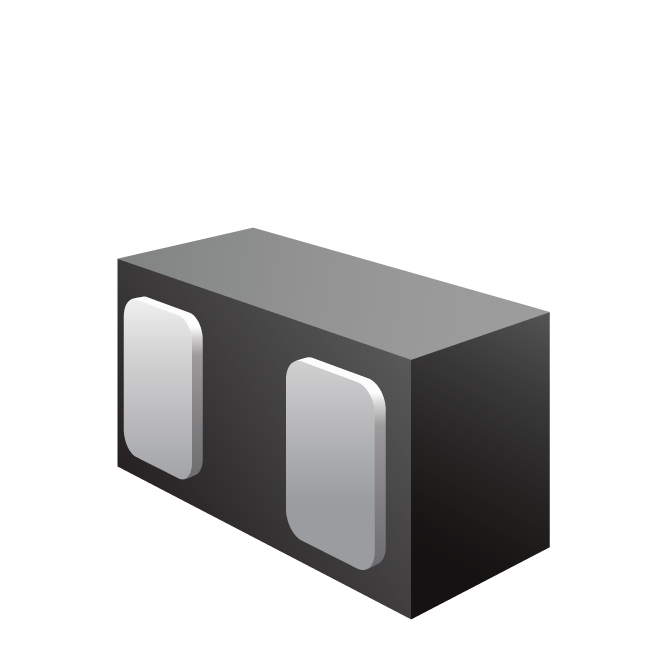

- DFN 0.60 x 0.30 x 0.25mm-2 引脚
订购代码
- RClamp4041ZATFT
Pb(Lead)-Free/RoHS-Green Info
Base Part Number (1)
RCLAMP4041ZA
产品描述
ULTRA CMALL RCLAMP® ESD & EOS PROTECTION FOR USB DATA LINES
引脚数
2
封装类型
SLP0603P2X3F
Pb-Free (2)
是
Reflow Temp °C (3)
260
引脚或焊球镀层
NiAu
MSL 等级
1
JIG 101 A & B (12)
是
WEEE 2012/19/EU (19)
是
China RoHS 2 GB/T 26572-2011
是下载报告
RoHS Compliant by Exception (8)
否
声明和报告
IPC-1752-2
