概览

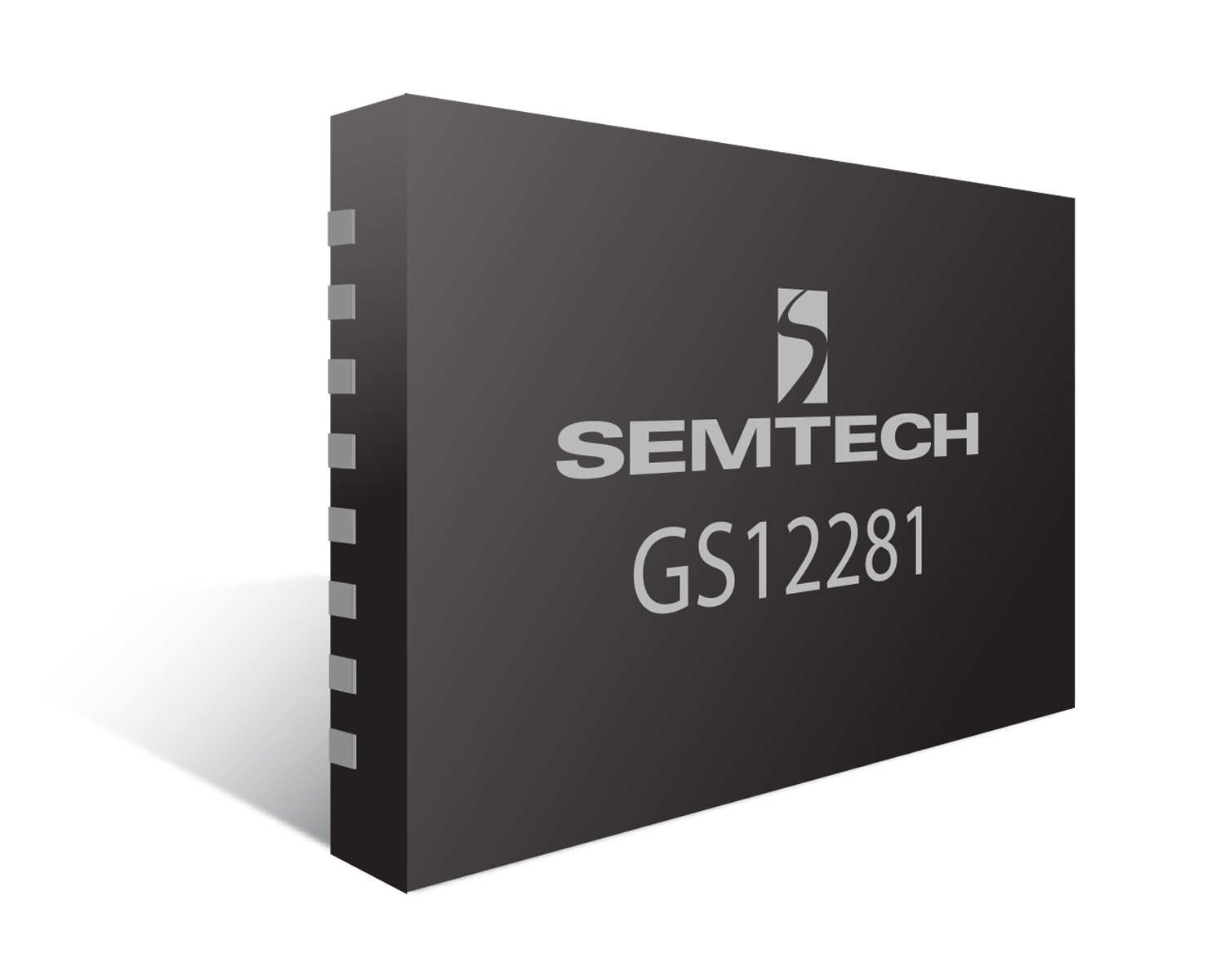

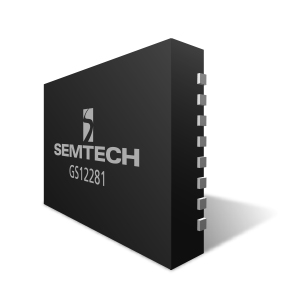

The GS12281 is a low-power, multi-rate, re-timing cable driver supporting rates up to 12G UHD-SDI. It is designed to receive 100Ω differential input signals, automatically recover the embedded clock from the digital video signal and re-time the incoming data, and transmit the re-timed signal over 75Ω coaxial cables.
100 欧姆迹线输入支持高达 17dB 的插入损耗。器件支持 SMPTE ST 2082-1 (12G UHD-SDI)、ST 2081-1 (6G UHD-SDI)、ST 424 (3G SDI)、ST 292-1 (HD-SDI) 和 ST 259 (SD-SDI)。除了标准 SMPTE 速率,本器件还支持 270 Mb/s 的 DVB-ASI,125 Mb/s 的 MADI 和 10GbE 重定时。两个电缆驱动器具有可高度配置的预加重和摆幅控制,用于补偿远距离跟踪和控制器丢失。此外,还为每个电缆驱动器输出提供自动和用户可选的输出压摆率控制。
订购代码
- GS12281-INE3:无铅,符合 RoHS 标准,490 颗/盘
- GS12281-INTE3:无铅,符合 RoHS 标准,250 颗/卷
- GS12281-INTE3Z:无铅,符合 RoHS 标准,2500 颗/卷
PB Free/ROHS
Learn More →功能
- 双通道非反相 75Ω 电缆接口,带有片上终端
- 输入/输出符合 SMPTE ST 2082-1、ST 2081-1、ST 424、ST 292-1 和 ST 259
- 从 1 Mb/s 到 11.88 Gb/s 的多标准运行
- 除了标准的 SMPTE 速率,此器件还支持对速率为 270Mb/s 的 DVB-ASI 和速率为 125Mb/s 的 MADI 进行重定时。
- 3D 输入信号眼图监视器
- PRBS 生成器和检验器
- Cable driver mode features:
- 广泛的振幅控制
- 预加重以补偿设备输出和 BNC 之间严重的插入损耗
- 自动/手动输出压摆率控制
- 手动/自动重定时器旁路
- 信号丢失时手动或自动静音或禁用
- 迹线均衡器功能:
- 集成式 100 欧姆差分输入终端
- Automatic power down on loss of signal
- 可调节载波检测阈值
- 从 1.2 V 到 2.5 V CML 逻辑的直流耦合
- 迹线均衡以补偿 11.88 Gb/s 速率时最多 20 英寸的 FR4
- Automatic input offset compensation
- CDR 功能:
- 手动或自动速率模式
- 宽环路带宽控制
- 以下列数据速率进行重定时:125Mb/s、270Mb/s、1.485Gb/s、2.97Gb/s、5.94Gb/s 和 11.88Gb/s。其中包括 f/1.001 速率。
- Single 1.8V power supply for analog and digital core
- 2.5 V 或 3.3 V 电缆驱动器输出电源
- GSPI 串行控制和监控接口
- 四个可配置的 GPIO 引脚,可用于控制或状态监控
- 工作温度范围宽:-40℃ 至 +85℃
- 小型 6 mm x 4 mm 40 引脚 QFN 封装
- 引脚与 GS12181、GS12182、GS12081 和 GS3281 兼容
- 封装无铅/无卤素/符合 RoHS 和 WEEE 标准
文档 | Release Date | Type | |
---|---|---|---|
GS12281 数据表 | 2019-10-10 | ||
Recommended Semtech Video Product Evaluation and Reference Design Boards | 2023-04-03 | ||
Recommended Semtech Video Product Evaluation and Reference Design Boards | 2024-09-21 | ||
Recommended Semtech Video Product Evaluation and Reference Design Boards | 2025-02-25 | ||
GS12281 可靠性认证报告 | 2019-12-17 | ||
Altera Arria 10 参考设计子卡评估板用户指南 | 2019-10-12 | ||
EB-UHD-SDI 评估板套件用户指南 | 2019-12-17 | ||
GS12170 HDMI-to-SDI Reference Design Kit User Guide (RDK-GS12170-H2S00 & RDK-GS12170-H2S01) | 2023-05-12 | ||
GS12170 SDI-to-SDI Reference Design Kit User Guide (RDK-GS12170-S2S00) | 2022-05-18 | ||
RDK-12GCONV UHD 转换器参考设计套件用户指南 | 2020-08-20 |
文档 | Release Date | Type | |
---|---|---|---|
EB-UHD-SDI 评估板套件软件 | 2020-05-12 | ZIP | |
RDK-12GCONV 参考设计套件软件 | 2020-08-20 | EXE | |
RDK-GS12170-H2S00 / RDK-GS12170-S2S00 参考设计套件控制软件 | 2023-08-02 | ZIP | |
RDK-GS12170 Board MCU Source Code | 2022-08-25 | ZIP | |
RDK-GS12170 Demonstration Software Source Code | 2022-08-25 | ZIP | |
RDK-GS12170-H2S00 电路板设计文件 - 示意图 (OrCAD) 和布局 (Allegro) | 2021-03-10 | ZIP | |
RDK-GS12170-H2S01 Board Design Files - Schematic (OrCAD) and Layout (Allegro) | 2023-04-26 | ZIP | |
RDK-GS12170-S2S00 Board Design Files - Schematic (OrCAD) and Layout (Allegro) | 2021-06-21 | ZIP |
应用
- 下一代 3D/2D HFR HDTV 和 2K D-Cinema、UHDTV1 和 4K D-Cinema 终端设备:摄像机、监视器、切换器等。
- 用于为 UHDTV1、UHDTV2、4D D-Cinema 和 3D HFR 以及 HDR 制作图像格式提供支持的下一代 3G、6G 和 12G UHD-SDI 基础设施。
