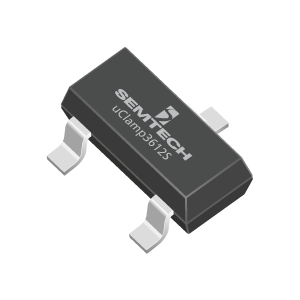

uClamp3612S
μClamp®3612S 专门设计用于为接近开关和工业控制应用中使用的敏感数字传感器提供浪涌和静电放电 (ESD) 保护。μClamp3612S 集成了两个额定电压为 33V 的瞬态电压抑制器 (TVS) 二极管。其突出的 ESD 特性是高 ESD 耐压（根据 IEC 61000-4-2 为 +/-30kV）和低动态电阻。每个器件将保护一条 I/O 线以及具有高浪涌能力（16 安培、1.2/50μs、8/20μs 组合波形）和低钳位电压的电源导轨。
功能
- Transient protection to:
- IEC 61000-4-2 (ESD), 30kV (air), 30kV (contact)
- IEC 61000-4-4 (EFT) 4 kV (5/50ns)
- IEC 61000-4-5 (lightning) 16A (8/20μs)
- Replaces two discrete devices
- Protects two lines
- 工作电压：33V
- High surge capability
- Dynamic resistance: 0.29 ohms (Typ)
- 固态硅雪崩技术
- Two, three and four wire DC high-side proximity switch
- I/O 链路
- Digital sensor input protection
- DC supply protection
- Industrial equipment
应用
封装
- JEDEC SOT-23 package
订购代码
- μClamp3612S.TCT：无铅，无卤素，符合 RoHS/WEEE 标准，3,000 颗。
Pb(Lead)-Free/RoHS-Green Info
（-40°C 至 +85°C / 4000 循环）
（50°C，4000 小时）
