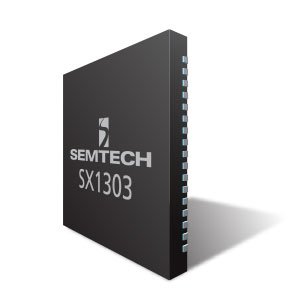

SX1303
SX1303 是用于网关的新一代 LoRa® 基带处理器。它在尺寸和引脚上与 SX1302 兼容,并且和 SX1302 一样,在降低电流消耗、简化散热设计、降低材料清单成本以及减小网关的整体尺寸方面表现出色。除了支持 SX1302 的所有功能之外,SX1303 还引入了新的精细时间戳功能,可实现基于送达时间差 (TDOA) 网络的地理定位。
功能
- 精细时间戳
- 高达 -141dBm 的灵敏度与 SX1250 Tx/Rx 前端
- 125kHz LoRa 接收,采用:
- 8 x 8 通道 LoRa 数据包检测器
- 8 x SF5-SF12 LoRa 解调器
- 8 x SF5-SF10 LoRa 解调器
- 启用精细时间戳记时,最多可以同时接收 8 个数据包
- 125/250/500kHz LoRa 解调器
- (G)FSK 解调器
- Direct interface to Semtech transceivers SX1250, SX1255 and SX1257
- 单 32MHz 时钟
- 智能计量
- 安全
- 智能农业
- 物流追踪
- Internet of Things (IoT)
应用
封装
- QFN68 封装
订购代码
- SX1303IMLTRT
参考设计
All the information regarding the gateway reference design based on SX1303 chip can be found at the following links
LoRa® Corecell Reference Design for fine Timestamp
Pb(Lead)-Free/RoHS-Green Info
Base Part Number (1)
SX1303
产品描述
LORA GATEWAY BASEBAND TRANSCEIVER
引脚数
68
封装类型
QFN
Pb-Free (2)
是
Reflow Temp °C (3)
260
引脚或焊球镀层
MATTE Sn
MSL 等级
1
JIG 101 A & B (12)
是
WEEE 2012/19/EU (19)
是
China RoHS 2 GB/T 26572-2011
是下载报告
RoHS Compliant by Exception (8)
否
Whisker Testing (10)
热循环锡须测试
(-40°C 至 +85°C / 4000 循环)
(-40°C 至 +85°C / 4000 循环)
是
环境温度存储,锡须测试
(50°C,4000 小时)
(50°C,4000 小时)
是
60°C/90% 相对湿度 4000 小时,锡须测试
是
声明和报告
IPC-1752-2
