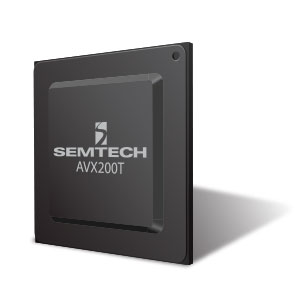

Semtech AVX200T
AVX200T AV 扩展器
AVXT 扩展器 ASIC 系列将 AV 设备与远程显示器之间的多媒体连接性能发挥到极限。它通过单个分类电缆或光纤，同时传输未压缩的高质量超高清 (4K) 视频、多声道音频、千兆位以太网、480 Mb/s USB 2.0 以及其他控制信号。
AVX200T 功能全面的视听扩展器包括 AVXT 处理器，可用于同轴像素处理，并且还具备同时传输和接收视频功能。
- 电缆最大传输长度处的延迟低于 0.1 毫秒
- 集成式广播质量缩放和图像分割
- 支持双向视频
- 以太网供电 (PoE) 兼容
新的 AVXT 扩展器芯片组系列还包括可与 AVX200T 进行全面互操作的 AVX100。使用这些芯片组的产品可以集成到视听发射器、视听接收器、视听矩阵切换器、演示切换器和其他视听设备中，以满足各种市场应用，并且是 HDBaseT 的理想替代品。
概览
功能
- 点对点扩展音频、视频、千兆位以太网和 AV 设备（例如，源、显示器、AV 矩阵切换器）之间的控制信号
- 支持各种格式，包括 4K60 RGB/4:4:4、HDR、3D 和广播友好型 4K60 10 位 4:2:2
- 可编程广播质量定标器，可放大或缩小任何分辨率，在 VGA 和 4K 之间转换。
- 带有边框校正的视频墙图像分割
- 颜色空间转换及帧率转换
- HDMI 音频加嵌、解嵌和分离
- 从多声道 PCM 音频到立体声的音频降混引擎
- 支持在分类电缆和光纤上使用万兆位以太网
- 以太网供电 (PoE) 支持
- 视频同时传输和接收功能
- 传输和接收路径上均可进行独立视频缩放
应用
- AV/KVM 扩展
- AV/KVM 矩阵切换
- 视频墙处理
封装
- 576 焊球 BGA 25 mm x 25 mm（焊球间距：1.0 mm）
订购代码
- AVX200T-IBE3：无铅，符合 RoHS 标准，40 颗/盘
图表和规格
重要规格
视频接口
- HDMI 2.0 支持各种分辨率，最高频率 594 MHz
- 4K60 RGB 及 4:4:4 8 位
- 4K60 4:2:2 10 位，适用于广播和医疗应用
- 4K60 4:2:0 10 位及 12 位 HDR
音频接口
- 集成式 HDMI 音频，带 2 通道 I2S 输入或输出以及 8 通道 I2S 输入或输出
- 支持所有 HDMI 2.0 格式，包括多声道 PCM、Dolby True-HD 以及 DTS-HD Master Audio
- HDMI 音频加嵌、解嵌和分离
控制接口
- 四通道 RS-232、红外线 I/O、千兆位以太网、USB-HID 以及 GPIO
- USB 2.0（全设备支持，最高可达 480 Mbps），带有第三方芯片组
传输性能
- 端到端延迟低于 100 微秒
- 视频未经压缩，除 4K60 8 位 4:4:4 和 10 位 4:2:2 外
- 超轻压缩，压缩率为 1.3 至 1，100% 无失真
传输接口
- 通过 XFI、IEEE 802.3 实现万兆位以太网，以及通过 IEEE 802.3bz 提供 2.5/5 千兆位接口
- 与 10GBaseT 或 NBaseT 铜导线 PHY 或 SFP+ 光纤模块兼容
- 以太网供电 (PoE) 支持兼容的 PHY 设备
传输距离
- 在分类电缆上通过 10GBaseT 或 NBaseT 可达 100 米
- 多模 OM3/OM4 光纤上可达 300/550 米
- 单模光纤上可达 30 km
视听处理器
- 广播质量升级和降级 (4K ↔ VGA)
- 颜色空间、色度抽样以及帧率转换
- 视频墙，具有同步输出和边框校正
- 多声道 PCM 音频降混
通用
- 功率：2.6W（典型值）
- 封装：576-BGA (25mm x 25mm)
框图
点击图表放大
