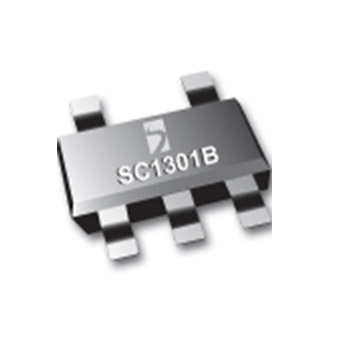

Semtech SC1301B
2 A 高速低端 MOSFET 驱动器
The SC1301B is a cost effective single-channel high-speed MOSFET driver. The driver is capable of driving a 1000pF load in 20ns rise/fall time and has a 60ns propagation delay time from input transition to the gate of the power MOSFET.
Overview
Features
- 可在 +4.5 V 至 +16.5 V 范围内运行
- 快速上升和下降时间（负载为 1000 pf 时的典型值为 20 ns）
- 2 A 峰值驱动电流
- 启用/禁用控制
- 兼容 TTL 的输入
- 具有反相和同相版本
- 欠压闭锁
- 电源电流低
- 工作环境温度范围：-40 °C 至 85 °C
- 过温保护
- ESD 防护
- SOT-23-5 封装。
- 还提供完全符合 WEEE 和 RoHS 标准且无铅的版本
Applications
- 开关模式电源
- 电池供电应用
- 螺线管和电机驱动
Packaging
- SC1301BISKTR：仅最小卷带包装规格
- SC1301BISKTRT：无铅且符合 RoHS 和 WEEE 标准，仅最小卷带包装规格
