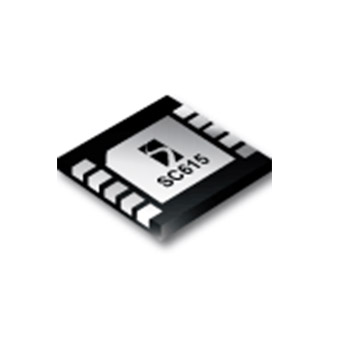

Semtech SC615
电荷泵 LED 驱动器,用于 500 mA 闪光灯(20% 电筒)+ 逻辑接口

Not Recommended for New Designs - Last Day of purchase: 5/1/11
Overview
Features
- 主背光灯有四个独立的电流阱,每个电流阱均可在 0.4 mA 至 32 mA 之间调节
- 专用 MDIM 引脚,用于主背光灯的 PWM 调光
- 副背光灯或闪光灯有三个独立的电流阱,每个电流阱均可在 0.4 mA 至 102 mA 之间调节
- 可配置副背光灯或闪光灯电流阱
- 专用 SDIM 引脚,用于副背光灯的 PWM 调光
- 用于闪光灯控制的专用 FL 引脚
- 电流精度控制在 ±1.5% 以内,最低可达 4.8 mA
- 电流匹配度控制在 ±0.5% 以内,最低可达 4.8 mA
- 效率非常高,超过电池寿命的 90%
- 关断电流:0.1μA(典型值)
- 三种电荷泵工作模式:1x、1.5x 和 2x
- I2C 串行接口
- 软启动/涌流限制
- 可编程固定频率选项:1.33 MHz 和 250 kHz
- 短路/热保护
- 输出开路保护
- MLPQ-24 封装 (4 mm x 4 mm),完全符合 WEEE 和 RoHS 标准
Applications
- 照相手机
- 数码相机
- 带内置相机的 PDA
- 多 LED 背光液晶屏
Packaging
- SC615IMLTRT:无铅且符合 RoHS 和 WEEE 标准,仅最小卷带包装规格
Order Codes
- 照相手机
- 数码相机
- 带内置相机的 PDA
- 多 LED 背光液晶屏
