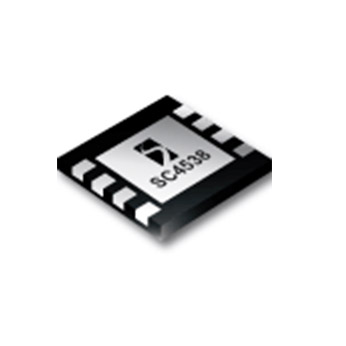

Semtech SC4538
高效升压转换器，最多可支持 10 颗 LED
The SC4538 is designed to regulate current for a series chain of white LEDs in LCD backlighting applications where small size and high efficiency are priorities. This device integrates an 800kHz current-mode PWM boost converter and a 30mA programmable low dropout current sink regulator.
Overview
Features
- VIN 范围：2.7 V 至 10 V
- 集成式肖特基二极管
- 效率达 81%
- 仅需 4 个外部器件
- 输出电压高达 20 V
- LED 最大电流为 30 mA
- LED 开路保护 (OVP)
- 1.2 MHz PWM 开关频率
- 反馈电压低（典型值：20 OmV）
- PWM 调光范围宽
- 最多可驱动 5 只 LED
- 开关限流为 500 mA
- 220 nF 输出电容
- 提供 2 mm x 2 mm x 0.75 mm MLPD-W8 和 SOT23-6 封装
- 封装完全符合 WEEE 和 RoHS 标准
Applications
- DSLR、DSC 和摄像机
- 蜂窝手机
- 便携式媒体播放器
- 个人导航系统
- 卫星广播
- 手持式电子游戏机
Packaging
- SC4538ULTRT：无铅且符合 RoHS 和 WEEE 标准，3000 颗，卷带包装
- SC4538EVB：SC4538 评估板
Order Codes
- DSLR、DSC 和摄像机
- 蜂窝手机
- 便携式媒体播放器
- 个人导航系统
- 卫星广播
- 手持式电子游戏机
Diagrams and Specs
Key Specifications
Block Diagram
Click diagram to enlarge
