RClamp1851PQ
RClamp®1851PQ is specifically designed for protection of near field communications (NFC) interfaces. It features extremely efficient electrostatic discharge (ESD) protection characteristics including a low typical dynamic resistance of 0.18 Ohms, low peak ESD clamping voltage and high ESD withstand voltage (+/-17kV contact per IEC 61000-4-2).
功能
- High ESD withstand voltage: +/-17kV (contact) and +/-20kV (air) per IEC 61000-4-2
- 保护一条高速数据线路
- Qualified to AEC-Q100, Grade 1 and AEC-Q101
- 低 ESD 钳位电压
- 工作电压：18V
- Low capacitance: 0.37pF typical
- 小漏电流
- Low dynamic resistance: 0.18Ohms typical
- 固态硅雪崩技术
- Near field communication (NFC) lines
- 射频信号线
- FM/DAB/Telematics/GPS antenna
- Automotive and industrial applications
应用
封装

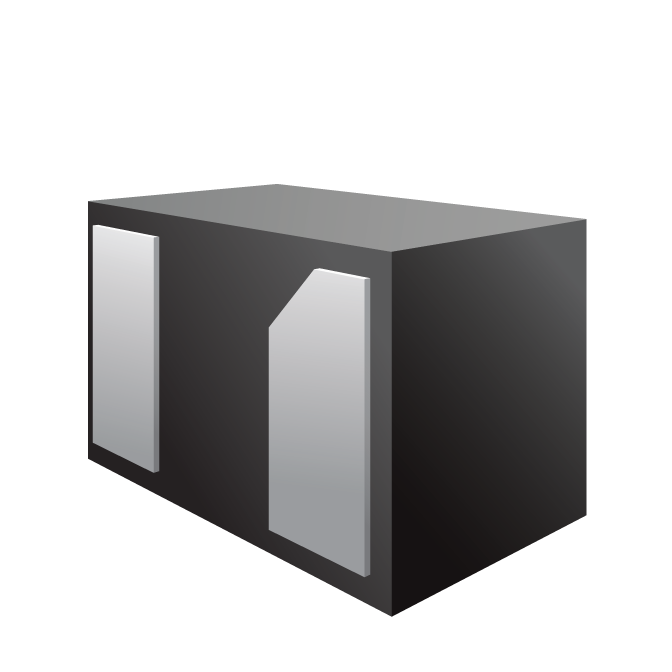

- DFN 1.0 x 0.6 x 0.55mm 2-Lead
订购代码
- RClamp1851PQ.C
Pb(Lead)-Free/RoHS-Green Info
Base Part Number (1)
RCLAMP1851PQ
产品描述
ULTRA SMALL RCLAMP 1-LINE 18V ESD PROTECTION
引脚数
2
封装类型
DFN
Pb-Free (2)
是
Reflow Temp °C (3)
260
引脚或焊球镀层
MATTE Sn
MSL 等级
1
JIG 101 A & B (12)
是
WEEE 2012/19/EU (19)
是
China RoHS 2 GB/T 26572-2011
是下载报告
RoHS Compliant by Exception (8)
否
Whisker Testing (10)
热循环锡须测试
（-40°C 至 +85°C / 4000 循环）
（-40°C 至 +85°C / 4000 循环）
是
环境温度存储，锡须测试
（50°C，4000 小时）
（50°C，4000 小时）
是
60°C/90% 相对湿度 4000 小时，锡须测试
是
汽车
AEC Q100 Qualified (14)
是
Grade (11)
1
AEC Q101 (22)
是
PPAP Ready (15)
是
IMDS Posted (16)
是
声明和报告
IPC-1752-2
